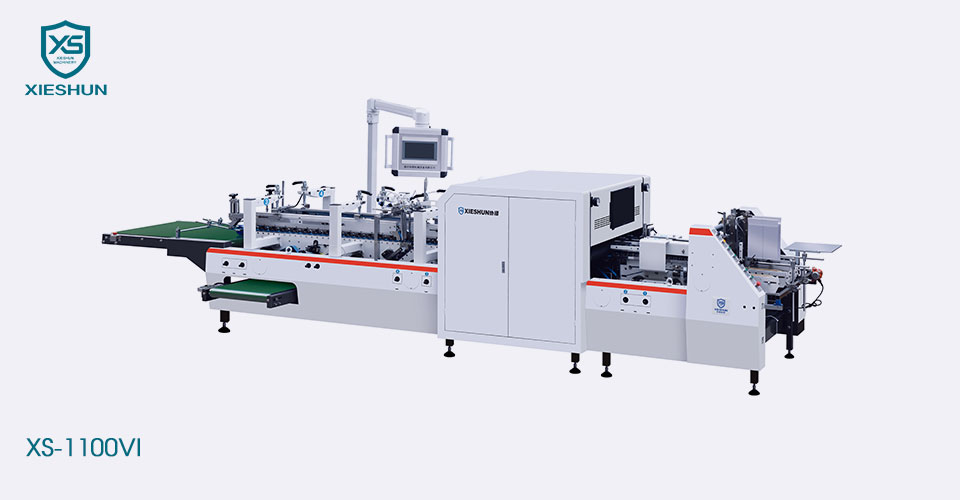

XIESHUN சப்ளையர் ஆஃப்லைன் விஷுவல் இன்ஸ்பெக்ஷன் XS-1100VI ஆனது பல்வேறு அச்சிடும் குறைபாடுகள் (காணாமல் போன பிரிண்டிங், மை புள்ளிகள் போன்றவை), நிற மாறுபாடுகள், தவறான பதிவுகள், டை-கட்டிங் தவறான சீரமைப்புகள், பொறித்தல் தவறான அட்டைப் பெட்டிகள் போன்ற பலவிதமான அச்சிடும் குறைபாடுகளை விரிவான ஆய்வு செய்கிறது. பெட்டி அசெம்பிளி செயல்பாட்டின் போது.
இந்த ஆஃப்லைன் AOI இன்ஸ்பெக்ஷன் மெஷின் டைனமிக் கண்டறிதல் துல்லியம் சரிசெய்தல் திறன்களைக் கொண்டுள்ளது, சோதனைச் செயல்பாட்டின் போது பல்வேறு மண்டலங்களில் ஆய்வுத் துல்லியத்தின் துல்லியமான அளவுத்திருத்தத்தை செயல்படுத்துகிறது. இது உற்பத்தித் திறன் பாதிக்கப்படாமல் இருப்பதை உறுதிசெய்கிறது, தவறான ஆய்வுகள் காரணமாக எதிர்மறையான தாக்கத்தைத் தடுக்கிறது.
மேலும், AOI ஆய்வு அமைப்பு பிராந்திய கற்றல் திறனை ஒருங்கிணைக்கிறது, இது ஆய்வுகளின் போது உள்ளூர் பகுதிகளிலிருந்து கற்றுக்கொள்ள உதவுகிறது மற்றும் சிக்கலான மண்டலங்களில் சீரற்ற அச்சிடுதல் தரத்தால் ஏற்படும் வீணான சிக்கல்களைத் தடுக்கிறது.
கூடுதலாக, கணினி தானியங்கு சேமிப்பு மற்றும் கண்டறியப்பட்ட தரவை வகைப்படுத்துகிறது, எளிதாக வரலாற்று தரவு மீட்டெடுப்பு மற்றும் புள்ளியியல் பகுப்பாய்வு ஆகியவற்றை எளிதாக்குகிறது.
| நிகர எடை: | சுமார் 2500KGS |
| ஒட்டுமொத்த அளவு: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| மின்சாரம்: | 17 கி.வா |
| காற்று நுகர்வு: | 6 பா |
☞ ஒட்டும் போது அட்டைப்பெட்டிகளின் பல்வேறு குறைபாடுகள் (காணாமல் போன அச்சு, மை புள்ளிகள்), நிற வேறுபாடு, ஓவர் பிரிண்டிங், டை-கட்டிங் விலகல், புடைப்பு விலகல் போன்றவற்றை விரிவாகக் கண்டறியவும்.
☞ இந்த அமைப்பு ஆய்வுத் துல்லியத்தை மாறும் வகையில் சரிசெய்யும் செயல்பாட்டைக் கொண்டுள்ளது, இது உற்பத்தித் திறனைப் பாதிக்காமல் இருக்க ஆய்வுச் செயல்பாட்டின் போது வெவ்வேறு பகுதிகளின் ஆய்வுத் துல்லியத்தை நேர்த்தியாகச் சரிசெய்வதற்கு வசதியானது.
☞ இந்த அமைப்பு பிராந்திய கற்றலின் செயல்பாட்டைக் கொண்டுள்ளது. ஆய்வுச் செயல்பாட்டின் போது, முக்கிய அல்லாத பகுதிகளில் நிலையற்ற அச்சுத் தரத்தால் ஏற்படும் கழிவுப் பிரச்சனையைத் தவிர்ப்பதற்கு உள்ளூர் பகுதிகளில் கவனம் செலுத்தலாம்.
☞ இந்த அமைப்பு, வசதியான வரலாற்று வினவல் மற்றும் புள்ளிவிவரங்களுக்காக ஆய்வுத் தரவை தானாகச் சேமித்து வகைப்படுத்தும் செயல்பாட்டைக் கொண்டுள்ளது.
உபகரணங்கள் செயல்திறன் குறிகாட்டிகள்
| திட்டம் | காட்டி |
| சாதாரண அச்சிடும் நிலைய இமேஜிங் துல்லியம்: | 0.11மிமீ × 0.125மிமீ |
| புடைப்பு நிலைய இமேஜிங் துல்லியம்: | 0.05 மிமீ × 0.125 மிமீ |
| குறியீடு ஆய்வு நிலையம்: | குறைந்தபட்சம் 18மிமீ பார்கோடு கண்டறியப்படலாம் |
| அதிகபட்ச கண்டறிதல் அளவு: | 500மிமீ × 420மிமீ |
| குறைந்தபட்ச கண்டறிதல் அளவு: | 90 மிமீ × 90 மிமீ |
| குறைந்தபட்ச இடப் பகுதி: | 0.08மிமீ2 |
| நிற வேறுபாடு: | △E ≧ 3 |
| கண்டறியும் வேகம்: | 220மீ/நிமிடம் |
உபகரணங்கள் செயல்பாடுகள்
| திட்டம் | செயல்பாடு |
| குறைபாடு கண்டறிதல் | விடுபட்ட அச்சு, அழுக்குப் புள்ளிகள் போன்றவை: முன்பக்கத்தில் குறைந்தபட்ச கண்டறிதல் பகுதி: ≧0.08mm2 ஓவர்கோட்டிங், ஆப்டிகல் ஆயில், குழிவான மற்றும் குவிந்த குறைபாடுகள்: பகுதி ≧2mm2 ஹாட் ஸ்டாம்பிங் குறைபாடு குறைந்தபட்ச கண்டறிதல் பகுதி: ≧0.08mm2 ஓவர் பிரிண்ட் விலகல் கண்டறிதல்: ≧0.1mm டை-கட்டிங் விலகல் கண்டறிதல்: ≧0.1mm பார்கோடு குறைபாடுகள்: படித்தல்: பிழைக் குறியீடு, நகல் குறியீடு எழுத்து கண்டறிதல்: தவறான சொல், விடுபட்ட சொல், பார்கோடு தொடர்புடையது தோற்றம் கண்டறிதல்: கறைகள், உடைந்த கோடுகள், சிதைந்த பார்கோடுகள், பார்கோடு கருப்பு கோடு குறைபாடுகள் உள்ளூர் நிற வேறுபாடு கண்டறிதல் △E ≧ 3 Elab |
| குறைபாடு வகைப்பாடு | குறைபாடு கண்டறிதல் தரநிலை தடையின்றி சரிசெய்யப்படுகிறது. ஒவ்வொரு குறைபாட்டிற்கும், உருள் பட்டையை கைமுறையாக இழுப்பதன் மூலம் குறைபாடு கண்டறிதல் தரநிலையை அமைக்கலாம். |
| எளிதான மாடலிங் | ஒரு தயாரிப்பை மாற்றுவதற்கான மாடலிங் நேரம் 3-5 நிமிடங்கள்; முழு மாடலிங் செயல்முறையையும் பல ஒன்றோடொன்று இணைக்கப்பட்ட படிகளாக சிதைக்க ஒரு வழிகாட்டி மாடலிங் திட்டத்தைப் பயன்படுத்தவும், மாடலிங் செயல்பாடுகளை படிப்படியாக செயல்படுத்த ஆபரேட்டர்களுக்கு வழிகாட்டுகிறது. |
| குறைபாடு காட்சி | பரிசோதிக்கப்பட்ட தயாரிப்புகளின் குறைபாடுள்ள படங்கள், குறைபாடுகள் ஏற்பட்ட இடங்கள் மற்றும் குறைபாடு அளவு தகவல்களின் நிகழ்நேர காட்சி |
|
ஊட்டி சுயாதீன சர்வோ மோட்டார் மாறி ஊட்ட வேகத்தை இயக்குகிறது. சரிசெய்யக்கூடிய அதிர்வு மோட்டார்கள். பக்க பேனல்களை வெற்று அகலத்தில் மிகச்சிறிய அளவில் சரிசெய்யலாம். |
|
சீரமைப்பு ஒரு இணையற்ற கீழ் கேரியர் கொண்ட சுயாதீனமான பிரிவு, இது ஒரு சரியான வெற்று சீரமைப்பை அனுமதிக்கும் இணையான ஹேண்ட்ரெயிலுக்கு பெட்டியை வழிநடத்துகிறது. |
|
ஆன்லைன் ஆய்வு தொகுதி அதிவேக பட செயலாக்க கணினி பணிநிலையம். காட்சி ஆய்வு மென்பொருள் அமைப்பு: பிரத்யேக காட்சி ஆய்வு மென்பொருள் PrintingPlus (பதிப்பு V5.0) பொது குறைபாடு கண்டறிதல் மென்பொருள் தொகுதி (பதிப்பு V1.0) அதிவேக விஷுவல் இமேஜிங் யூனிட், ஜப்பானிய இறக்குமதி ஆப்டிகல் லென்ஸ்கள் மற்றும் கனேடிய-குறிப்பிட்ட பிரிண்டிங் ஆய்வுப் பெட்டிகளைக் கொண்டுள்ளது. |
|
குறைபாடுள்ள பெட்டி சேகரிக்கும் துறை • போக்குவரத்தின் போது கீறல்களைத் தவிர்க்க, மேல் மற்றும் கீழ் பெல்ட்கள் மல்டி-வி பெல்ட் டிரான்ஸ்மிஷன் சிஸ்டத்தால் இயக்கப்படுகின்றன. • பெட்டிகளில் கீறல்களைக் குறைப்பதற்கான நியூமேடிக் வெளியேற்றும் சாதனம். • கோரிக்கையின் பேரில் இரட்டைப் பாதை சேகரிப்பு அமைப்பு. |
|
விநியோக பிரிவு ஃபோட்டோசெல் உடன் ஒருங்கிணைப்பில் தானியங்கி மற்றும் கைமுறை வேக மாறுபாடு. பதப்படுத்தப்பட்ட பொருள் |
| மாதிரி | XS-1100VI | |
|
A | 170-1100மிமீ |
| B | 100-900மிமீ | |
| E | 70-540மிமீ | |
|
A | 170-1050மிமீ |
| B | 170-900மிமீ | |
| E | 80-540மிமீ |
